5080T

Căutare comerciant Solicitare produs

Date tehnice

Metric Imperial
Producător motor Perkins
Tip motor 904J-E36TA
Cilindri 4
Puterea motorului 100 kW
Puterea motorului 136 CP
La turație pe minut max. 2.200 rot/min
Cilindree 3.621 cm³
Tipul de agent de răcire apă
Treapta de poluare V
Tratarea ulterioară a gazelor de eșapament DOC/DPF/SCR
Tensiune de funcționare 12 V
Bateria 135 Ah
Alternator 85 A
Greutatea operațională 7.200 kg
Sarcină de descărcare cu cupă - utilaj drept, suport de ridicare orizontală 4.365 kg
Sarcină de descărcare cu cupă - utilaj articulat, suport de ridicare orizontală 3.659 kg
Sarcină de descărcare cu cupă - utilaj drept (extins) 2.561 kg
Sarcină de descărcare cu cupă - utilaj articulat (extins) 2.133 kg
Sarcină de descărcare cu furcă pentru paleți – utilaj drept, suport de ridicare orizontală 4.103 kg
Sarcină de descărcare cu furcă pentru paleți – utilaj articulat, suport de ridicare orizontală 3.448 kg
Sarcină de descărcare cu furcă pentru paleți – utilaj drept (extins) 2.560 kg
Sarcină de descărcare cu furcă pentru paleți – utilaj articulat (extins) 2.128 kg
Cabina operatorului Cabina
Volum rezervor combustibil 105 l
Volum rezervor ulei hidraulic 95 l
Volum rezervor soluție de uree 19 l
Tip de propulsie hidrostatic
Propulsie Arbore cardanic
Trepte de deplasare 2
Axul PA 1422/2
Viteza de deplasare standard 0-20 km/h
Viteza de deplasare opțiunea 1 0-30 km/h
Viteza de deplasare opțiunea 2 0-40 km/h
Frâna de serviciu Frână cu disc (combinată cu frână de imobilizare)
Frână de parcare Frână de serviciu și de imobilizare în grupul motopropulsor, cu acționare pe toate 4 roțile
Blocaj diferențial 100% punte față + punte spate
Presiunea de lucru a sistemului hidraulic de propulsie (max.) 455 bar
Debitul sistemului hidraulic de lucru (max.) 100 (115-150) l/min
Presiunea de lucru a sistemului hidraulic de lucru (max.) 235 bar
Cilindru de ridicare 1
Cilindru de basculare 1
Dispozitiv de schimbare rapidă hidraulic
Tip de direcție Articulație pendulară hidraulică
Cilindru de direcție 2
Unghi de oscilație ±12 grade
Nivelul mediu al puterii acustice LwA (cabină) 101,4 dB(A)
Nivelul garantat al puterii acustice LwA (cabină) 103 dB(A)
Nivelul indicat al presiunii acustice LpA (cabină) 74 dB(A)

FSD = plafon protecție operator

DPF = filtru de particule diesel

DOC = catalizator de oxidare diesel

SCR = reducere catalitică selectivă

Calcularea sarcinii de descărcare conform ISO 14397

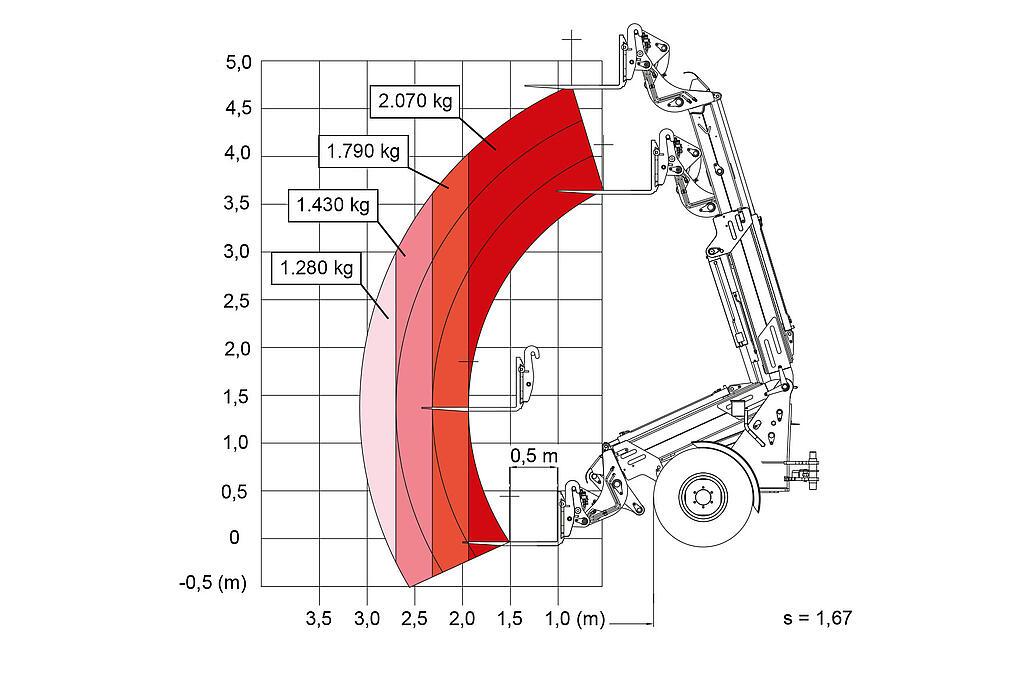

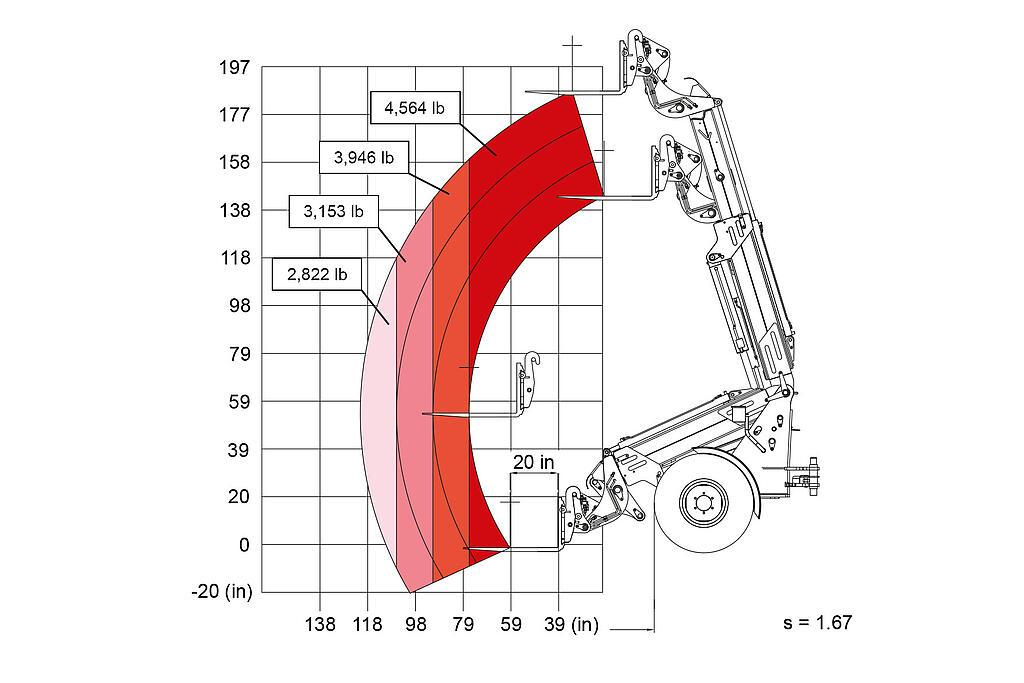

Diagramă de capacitate portantă

Forță de ridicare, forță de rupere și sarcină de descărcare

Când comparați sarcini de ridicare și forțe de ridicare de la diverși producători țineți cont de faptul că acestea au fost determinate pe baza standardului ISO 14397-1 și 2!

Indicaţii generale

Atenție: Sarcina de ridicare se modifică datorită diferitelor caracteristici de echipare ale unui utilaj (de ex. cabina operatorului / cabină, greutate din spate, motor, anvelope, etc.). Desigur, masa proprie a diferitelor echipamente atașabile joacă și ea un rol aici.

Aspecte importante de reținut

Bine de știut: Sarcinile de ridicare care au fost determinate cu utilajul articulat, depind foarte mult de unghiul de articulație al acestuia. Weidemann determină aceste valori în stare complet articulată. La efectuarea de comparații cu alți producători, țineți cont de unghiul de articulație aplicat!

Când comparați sarcini de ridicare și forțe de ridicare de la diverși producători țineți cont de faptul că acestea au fost determinate pe baza standardului ISO 14397-1 și 2!

Indicaţii generale

Atenție: Sarcina de ridicare se modifică datorită diferitelor caracteristici de echipare ale unui utilaj (de ex. cabina operatorului / cabină, greutate din spate, motor, anvelope, etc.). Desigur, masa proprie a diferitelor echipamente atașabile joacă și ea un rol aici.

Aspecte importante de reținut

Bine de știut: Sarcinile de ridicare care au fost determinate cu utilajul articulat, depind foarte mult de unghiul de articulație al acestuia. Weidemann determină aceste valori în stare complet articulată. La efectuarea de comparații cu alți producători, țineți cont de unghiul de articulație aplicat!

  • Valorile care au fost determinate în afara specificațiilor standardului, nu sunt relevante pentru a fi incluse într-o comparație validă!
  • Astfel, valorile care au fost determinate de exemplu cu alte distanțe de sarcină nu se pot sub nicio formă utiliza în comparație!

Conform standardului, Weidemann determină aceste valori în centrul de greutate al cupei, nu punctul de rotire!

  • Atenție: Valorile care au fost determinate în punctul de rotire sunt de regulă mai mari! Țineți cont de acest lucru la efectuarea de comparații cu alți producători!

Weidemann măsoară forța maximă de ridicare în centrul de greutate al cupei după cum urmează:

  • Determinarea forței de ridicare în centrul de greutate a conținutului pentru echipamentul atașabil cupă.
  • Măsurată în starea mașinii drepte, cu suportul de ridicare care se deplasează în sus până când se atinge forța maximă de ridicare.

Forţa maximă de rupere la marginea de jos a cupei este măsurată de Weidemann în conformitate cu standardul ISO 14397-2, ceea ce înseamnă:

  • Determinarea forței de rupere, inclusiv echipamentul atașabil cupă, 100 mm în spatele vârfului cupei.
  • Măsurată în starea mașinii drepte, iar suportul de ridicare este în poziția de jos, cupa 20 mm deasupra solului.

Greutatea maximă de încărcare a unei mașini se numește sarcină de descărcare. Acest lucru se atinge atunci când roțile din spate ale mașinii pierd contactul cu solul. Sarcina de descărcare este măsurată de Weidemann în conformitate cu standardul ISO 14397-1, ceea ce înseamnă:

  • Cupa: Măsurarea în centrul de greutate al cupei (nu în centrul de rotire al cupei!).
  • Măsurată în starea mașinii drepte sau îndoite.
  • Suportul de ridicare este în poziție orizontală.

Greutatea maximă de încărcare a unei mașini se numește sarcină de descărcare. Acest lucru se atinge atunci când roțile din spate ale mașinii pierd contactul cu solul. Sarcina de descărcare în cea mai joasă poziție este măsurată de Weidemann după cum urmează:

  • Cupa: Măsurarea în centrul de greutate al cupei (nu în centrul de rotire al cupei!).
  • Măsurată în starea mașinii drepte sau îndoite.
  • Catargul este în cea mai joasă poziție, iar cupa este rulată maxim.

Greutatea maximă de încărcare a unei mașini se numește sarcină de descărcare. Acest lucru se atinge atunci când roțile din spate ale mașinii pierd contactul cu solul. Sarcina de descărcare este măsurată de Weidemann în conformitate cu standardul ISO 14397-1, ceea ce înseamnă:

  • Furca pentru paleți: Măsurarea la marginea superioară a furcii, poziționarea greutății 500 mm la distanță de spatele furcii. Important de reținut: Vă rugăm să comparați informațiile de la diferiți producători cu exact această distanță. Alte reprezentări / valori nu sunt permise în conformitate cu standardul și, prin urmare, nu sunt comparabile!
  • Măsurată în starea mașinii drepte sau îndoite.
  • Suportul de ridicare este în poziție orizontală.

Greutatea maximă de încărcare a unei mașini se numește sarcină de descărcare. Acest lucru se atinge atunci când roțile din spate ale mașinii pierd contactul cu solul. Sarcina de descărcare în poziția de transport este măsurată de Weidemann după cum urmează:

  • Furca pentru paleți: Măsurarea la marginea superioară a furcii, 300 mm de la sol, poziționarea greutății 500 mm de la spatele furcii. Important de reținut: Vă rugăm să comparați informațiile de la diferiți producători cu exact aceste distanțe. Alte reprezentări / valori nu sunt comparabile!
  • Măsurată în starea mașinii drepte sau îndoite.
  • Suportul de ridicare este în poziție de transport.

Vibraţii (valoare efectivă ponderată)

În cazul unei utilizări conforme cu destinaţia a încărcătorului, vibraţiile pe întreg corpul variază de la sub 0,5 m/s² până la o valoare maximă pe termen scurt.

Se recomandă la calcularea valorilor vibraţiilor conform ISO/TR 25398:2006, să se utilizeze valorile indicate în tabel. În acest context trebuie luate în considerare condiţiile de utilizare efective.

Încărcătoarele telescopice trebuie clasificate ca şi încărcătoarele frontale în funcţie de greutatea operaţională.

Vibraţii mână-braţ: Vibraţiile mână-braţ nu sunt de mai mult de 2,5 m/s²



Vibraţii pe întregul corp: Această maşină este echipată cu un scaun pentru şofer, care îndeplineşte cerinţele EN ISO 7096:2000.

Tipul de încărcător Condiţiile tipice de funcţionare Valoarea medie [m/s2]  Abatere standard (s) [m/s2]
1,4*aw,eqx 1,4*aw,eqy aw,eqz
1,4*sx 1,4*sy sz
Încărcător frontal compact
(greutatea operaţională < 4.500kg)		 Load & carry (lucrări de încărcare şi transport)
0,94 0,86 0,65
0,27 0,29 0,13

Încărcător frontal
(greutatea operaţională > 4.500kg)		 Load & carry (lucrări de încărcare şi transport)
0,84 0,81 0,52
0,23 0,2 0,14
Exploatarea în extracţie (condiţii dure de utilizare)
1,27 0,97 0,81
0,47 0,31 0,47
Deplasare de transfer
0,76 0,91 0,49
0,33 0,35 0,17
Regimul funcţional V
0,99 0,84 0,54
0,29 0,32 0,14

  • Motoarele prezentate pot fi diferite de gama actuală de livrare din țara dumneavoastră. Aici sunt reprezentate echipamente speciale care pot face obiectul unor costuri suplimentare. Sub rezerva modificării fără notificare prealabilă.
