Dane techniczne

Jednostki metryczne Jednostki imperialne

Producent silnika	Deutz
Typ silnika	TCD 3.6 S5
Cylinder	4
Moc silnika	100 kW
Moc silnika	136 KM
Przy maks. liczbie obrotów	2.300 obr./min
Pojemność skokowa	3.621 cm³
Rodzaj czynnika chłodzącego	woda / powietrze doładowujące
Norma emisji spalin	V
Przetwarzanie spalin	DOC/DPF/SCR

Producent silnika	Deutz
Typ silnika	TCD 4.1 S5
Cylinder	4
Moc silnika	156 KM
Przy maks. liczbie obrotów	2.300 obr./min
Pojemność skokowa	4.038 cm³
Rodzaj czynnika chłodzącego	woda / powietrze doładowujące
Norma emisji spalin	V
Przetwarzanie spalin	DOC/DPF/SCR

Napięcie robocze	12 V
Akumulator	185 Ah
Prądnica	120 A

Ciężar roboczy	11.210 kg
Ciężar wywracający z łyżką – maszyna prosta, pomost podnośnika poziomy	6.594 kg
Ciężar wywracający z łyżką – maszyna pochylona, pomost podnośnika poziomy	5.871 kg
Ciężar wywracający z łyżką – maszyna prosta (wysunięta)	3.495 kg
Ciężar wywracający z łyżką – maszyna pochylona (wysunięta)	3.112 kg
Ciężar wywracający z widłami do palet – maszyna prosta, pomost podnośnika poziomy	5.775 kg
Ciężar wywracający z widłami do palet – maszyna pochylona, pomost podnośnika poziomy	5.142 kg
Ciężar wywracający z widłami do palet – maszyna prosta (wysunięta)	3.265 kg
Ciężar wywracający z widłami do palet – maszyna pochylona (wysunięta)	2.907 kg

Kabina kierowcy

Kabina

Pojemność zbiornika paliwa	140 l
Pojemność oleju hydraulicznego	125 l
Pojemność roztworu mocznika	12 l

Rodzaj napędu	hydrostatyczny
Napęd jezdny	Wał przegubowy
Stopnie prędkości	3
Oś	PA 1900
Standardowa prędkość jazdy	0-20 km/h
Prędkość jazdy opcja 1	0-30 km/h
Prędkość jazdy opcja 2	0-40 km/h
Hamulec roboczy	Hamulec wielotarczowy na przedniej osi oddziałujący na wał przegubowy na tylnej osi
Hamulec ręczny	Elektro-hydrauliczny hamulec tarczowy z amortyzacją sprężynową na przedniej osi, działający przez wał przegubowy na oś tylną
Blokada mechanizmu różnicowego	100% oś przednia+ oś tylna

Hydrauliczny układ jezdny, ciśnienie robocze (maks.)	480 bar
Hydraulika robocza, wydajność pompy (maks.)	150 (180) l/min
Hydraulika robocza, ciśnienie robocze (maks.)	250 bar

Siłownik podnoszenia	1
Siłownik przechyłu	1
System szybkiej wymiany	hydrauliczny

Układ kierowniczy	Hydrauliczny wahadłowy układ kierowniczy z przegubowym mostem pędnym
Siłownik układu kierowniczego	2
Kąt zgięcia tylnej osi	± 12 stopnie

Średni poziom hałasu LwA (kabina)	100,7 dB(A)
Gwarantowany poziom hałasu LwA (kabina)	102 dB(A)
Podany poziom ciśnienia akustycznego LpA (kabina)	70 dB(A)

FSD = bezpieczny dach operatora

DPF = filtr cząstek stałych

DOC = katalizator oksydacyjny

SCR = selektywna redukcja katalityczna

Obliczenie ciężaru wywracającego zgodnie z ISO 14397

Siła podnoszenia, siła wyrywająca i ciężar wywracający

Jeśli porównujesz ciężary wywracające i siły podnoszenia różnych producentów, zwróć uwagę na to, czy zostały one określone zgodnie z normą ISO 14397-1 i 2.

Ogólne wskazówki

Uwaga: Ciężar wywracający zmienia się wskutek różnych cech wyposażenia maszyny (jak np. stanowisko operatora / kabina, balast tylny, silnik, opony itd.). Ciężar własny różnych elementów osprzętu dodatkowego również odgrywa tutaj swoją rolę.

Ważna uwaga

Dobrze wiedzieć: Ciężary wywracające, które zostały określone w stanie pochylonym, są w dużym stopniu uzależnione od kąta zgięcia maszyny. Firma Weidemann określa te wartości w stanie pełnego skręcenia. Podczas porównywania z innymi producentami należy zwrócić uwagę na zastosowany kąt zgięcia.

Jeśli porównujesz ciężary wywracające i siły podnoszenia różnych producentów, zwróć uwagę na to, czy zostały one określone zgodnie z normą ISO 14397-1 i 2.

Ogólne wskazówki

Ważna uwaga

Wartości, które zostały określone poza normą, należy uznać za nieistotne dla ważnego porównania!
Tym samym nie można porównywać wartości, które zostały określone przy użyciu innych odstępów obciążenia.

Firma Weidemann określa te wartości zgodnie z normą w punkcie ciężkości łyżki – nie w punkcie obrotowym!

Uwaga: Wartości, które są określane w punkcie obrotowym, z reguły są wyższe! Należ przestrzegać tego przy porównaniu z innymi producentami!

Maksymalna siła podnoszenia na środku ciężkości łyżki jest mierzona przez firmę Weidemann w następujący sposób:

Określenie siły podnoszenia na środku ciężkości zawartości dla łyżki.
Pomiar odbywa się przy wyprostowanej maszynie z pomostem podnośnika w ruchu ku górze, aż do osiągnięcia maksymalnej siły podnoszenia.

Maksymalna siła wyrywająca na dolnej krawędzi łyżki jest mierzona przez firmę Weidemann zgodnie z normą ISO 14397-2, a to oznacza:

Określenie siły wyrywającej włącznie z łyżką, 100 mm za czołem łyżki.
Pomiar przy wyprostowanej maszynie i pomoście podnośnika ustawionym ku dołowi, łyżka 20 mm znajduje się nad ziemią.

Maksymalny ciężar obciążenia maszyny określa się mianem ciężaru wywracającego. Osiąga się go, gdy tylne koła maszyny tracą kontakt z podłożem. Ciężar wywracający jest mierzony przez firmę Weidemann zgodnie z normą ISO 14397-1, a to oznacza:

Łyżka: Pomiar na środku ciężkości łyżki (nie na wysokości sworznia obrotu łyżki!).
Zmierzony w stanie wyprostowanej lub pochylonej maszyny.
Pomost podnośnika znajduje się w ustawieniu poziomym.

Maksymalny ciężar obciążenia maszyny określa się mianem ciężaru wywracającego. Osiąga się go, gdy tylne koła maszyny tracą kontakt z podłożem. Ciężar wywracający w najniższej pozycji jest mierzony przez firmę Weidemann w następujący sposób:

Łyżka: Pomiar na środku ciężkości łyżki (nie na wysokości sworznia obrotu łyżki!).
Zmierzony w stanie wyprostowanej lub pochylonej maszyny.
Pomost podnośnika znajduje się w najniższej pozycji, a łyżka jest maksymalnie zwinięta.

Widły do palet: Pomiar na górnej krawędzi wideł, pozycjonowanie ciężaru 500 mm oddalone od tyłu wideł. Ważna uwaga: Dane różnych producentów należy porównywać przy dokładnie tym samym odstępie. Inne przedstawienia/wartości nie są dozwolone zgodnie z normą i dlatego nie można ich porównywać!
Zmierzony w stanie wyprostowanej lub pochylonej maszyny.
Pomost podnośnika znajduje się w ustawieniu poziomym.

Maksymalny ciężar obciążenia maszyny określa się mianem ciężaru wywracającego. Osiąga się go, gdy tylne koła maszyny tracą kontakt z podłożem. Ciężar wywracający w pozycji transportowej jest mierzony przez firmę Weidemann w następujący sposób:

Widły do palet: Pomiar na górnej krawędzi wideł, 300 mm z podłoża, pozycjonowanie ciężaru 500 mm oddalone od tyłu wideł. Ważna uwaga: Dane różnych producentów należy porównywać przy dokładnie tych samych odstępach. Nie należy porównywać różnych przedstawień/wartości!
Zmierzony w stanie wyprostowanej lub pochylonej maszyny.
Pomost podnośnika znajduje się w pozycji transportowej.

Wibracje (średnia wartość skuteczna)

W przypadku zgodnego z przeznaczeniem zastosowania ładowarki wibracje przenoszone na całe ciało zmieniają się od wartości poniżej 0,5 m/s² do krótkotrwałej wartości maksymalnej.

Do obliczenia wartości wibracji zgodnie z ISO/TR 25398: 2006 zaleca się zastosowanie wartości podanych w tabeli. Należy przy tym uwzględnić rzeczywiste warunki zastosowania.

Ładowarki teleskopowe należy zaklasyfikować według ciężaru roboczego, tak jak ładowarki kołowe.

Wibracje przenoszone na kończyny górne: Wibracje dłoń/ramię wynoszą nie więcej niż 2,5 m/s².

Wibracje przenoszone na całe ciało: ta maszyna wyposażona jest w fotel kierowcy, który spełnia wymagania normy EN ISO 7096:2000.

Rodzaj ładowania

Typowy stan pracy

Wartość średnia [m/s²]

Odchylenie standardowe (s) [m/s2]

1,4*a_w,eqx

1,4*a_w,eqy

a_w,eqz

1,4*s_x

1,4*s_y

s_z

‎Kompaktowe ładowarki kołowe
(ciężar roboczy < 4500 kg)

Load & carry (transport i ładowanie)

0,94

0,86

0,65

0,27

0,29

0,13

Silne ładowarki kołowe
(ciężar roboczy > 4500 kg)

Load & carry (transport i ładowanie)

0,84

0,81

0,52

0,23

0,2

0,14

Zastosowanie w wydobyciu (surowe warunki zastosowania)

1,27

0,97

0,81

0,47

0,31

0,47

Przejazd transportowy

0,76

0,91

0,49

0,33

0,35

0,17

Eksploatacja V

0,99

0,84

0,54

0,29

0,32

0,14

Należy pamiętać, że oferta produktowa może być inna w poszczególnych krajach. Może się zdarzyć, że przedstawione tutaj treści/produkty nie będą dostępne w danym kraju. Ponadto przedstawione ilustracje, wyposażenia standardowe i dane mogą się różnić od aktualnego asortymentu dostawy w danym kraju. Ewentualnie przedstawiono wyposażenie specjalne wymagające dopłaty. Zastrzega się możliwość wprowadzania zmian.
Przedstawione silniki mogą się różnić od aktualnego programu dostaw w Twoim kraju. Opcjonalne wyposażenie specjalne może być pokazane za dodatkową opłatą. Zastrzega się możliwość wprowadzania zmian.

Zapytanie

Zainteresowanie (możliwy wielokrotny wybór)

Branża (można wybrać wiele)

Firma

Imię

Nazwisko

Adres e-mail

Telefon

Ulica, nr.

Kod pocztowy

Miejscowość

Kraj

Twoja wiadomość do nas

* Pola obowiązkowe

Zgoda na wykorzystywanie danych

Zapoznałem(-am) się z Oświadczeniem o ochronie danych osobowych Wyrażam zgodę, aby moje dane osobowe i dane służące do udzielenia odpowiedzi na moje zapytanie były gromadzone i zapisywane elektronicznie. W każdej chwili można cofnąć zgodę ze skutkiem na przyszłość, wysyłając wiadomość e-mail na adres „info@weidemann.de”.

Don't fill this field!

Dane techniczne

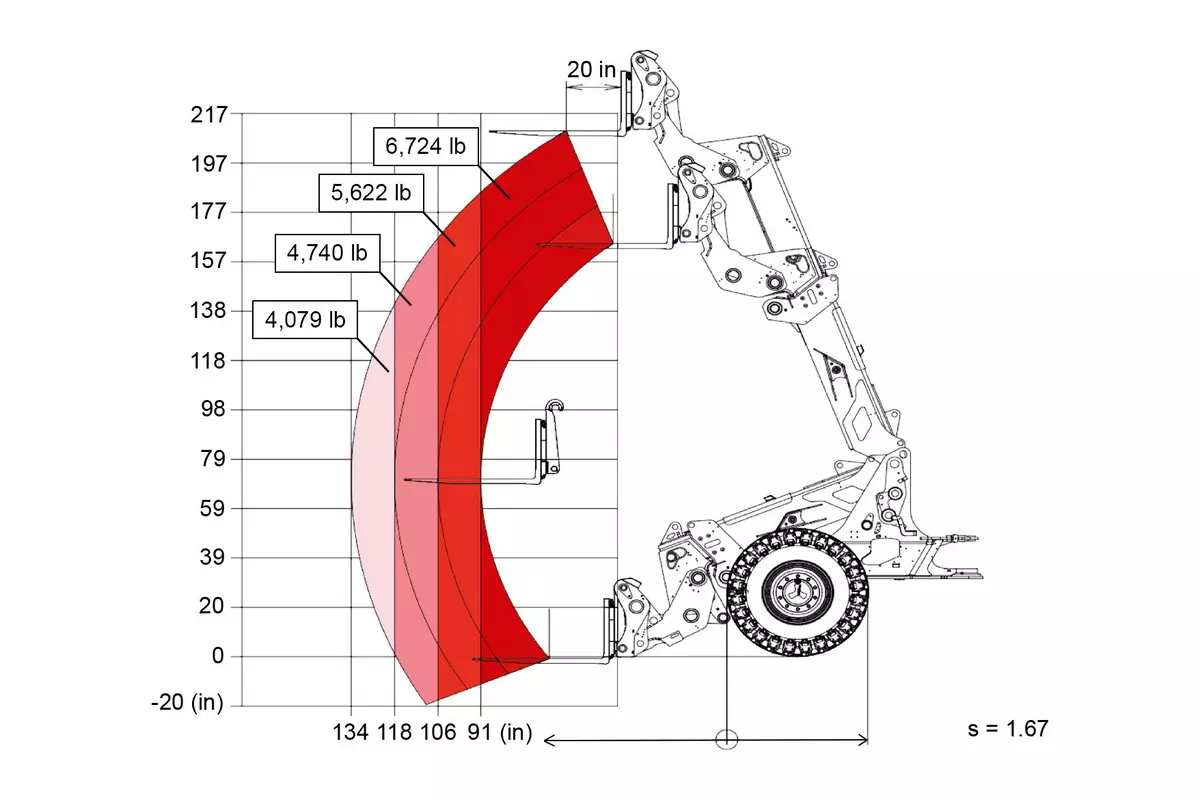

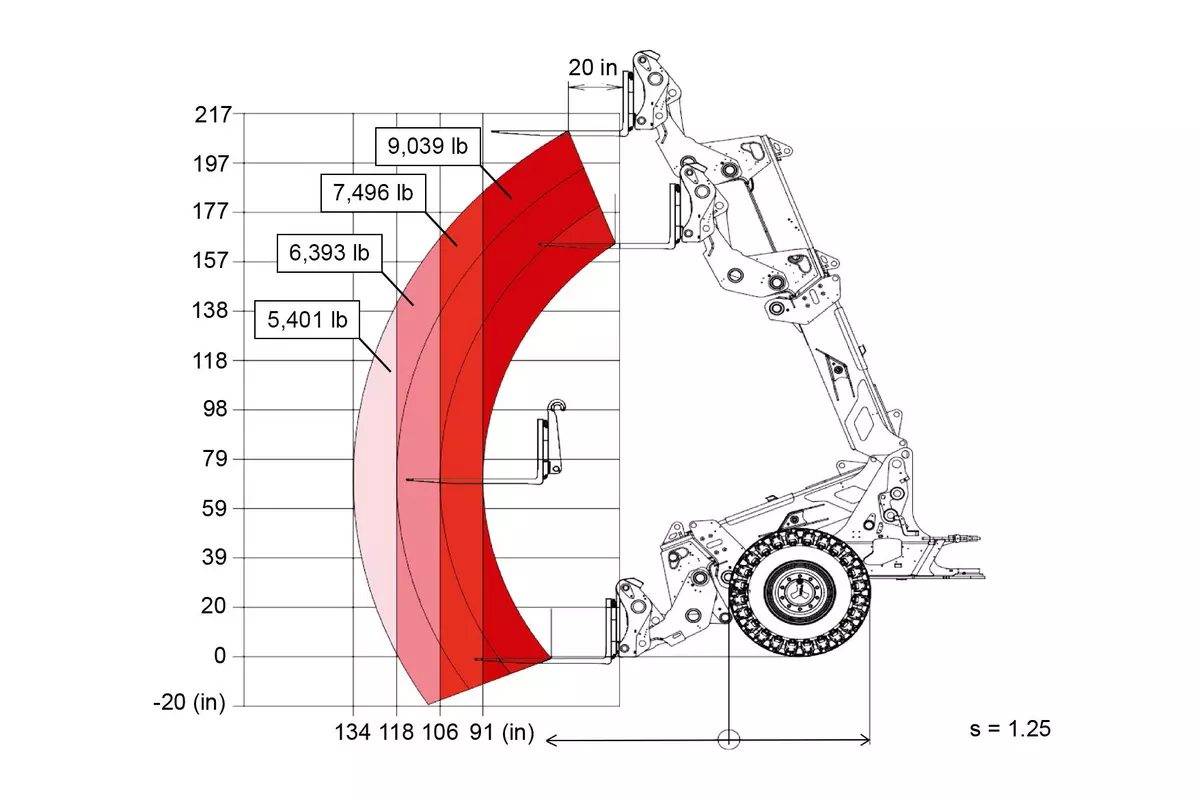

Wykres udźwigu
